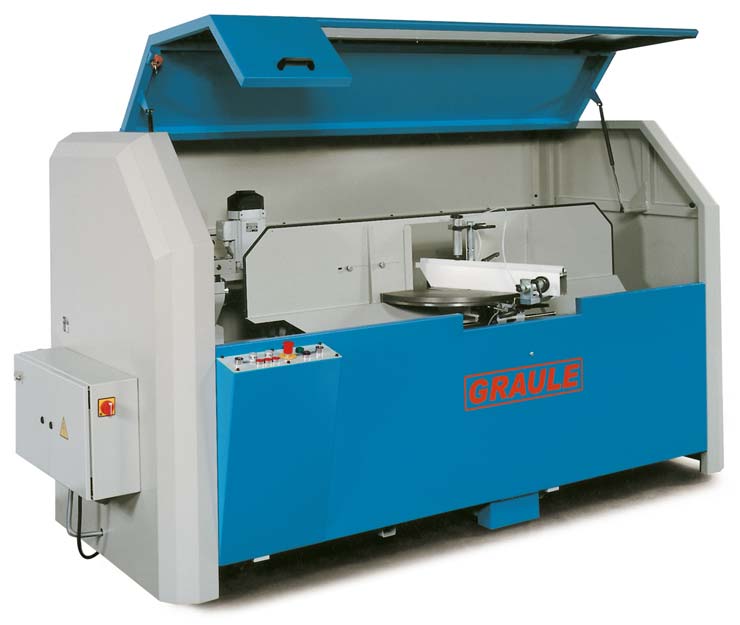

Ausklinksägen
Typ AS-P 550
Typ AS-P 650
Geeignet für:
- Automatische Ausklinksäge AS-P 550 und AS-P 650 mit hydropneumatischem Sägeaggregatvorschub und feststehender Profilauflage
- Durch zwei unabhängig voneinander angeordnete und im Winkel einstellbare Sägeaggregate lassen sich die verschiedenartigsten Ausklinkungen am Profilstabende durchführen
- Beide Sägeblätter lassen sich über ein Schneckengetriebe mit Handkurbel beidseitig schwenken
- Die Höheneinstellung der Ausklinkung erfolgt gemeinsam über beide Sägeaggregate
- Präzise Kugelbüchsenführung der Sägeaggregate auf gehärteten und geschliffenen Stahlwellen
- Elektronisch-digitale Winkelanzeige für die drei Achsen: Schwenken horizontales Sägeblatt, Schwenken vertikales Sägeblatt und Winkel der Profilanlage am Auflagetisch
- Digitale Zählwerkanzeige für die Ausklinkhöhe und die Ausklinktiefe
- Stabile Graugußkonstruktion der Maschinenteile
- Optional können die Maschinen auch mit einer 4-Achs NC-Steuerung geliefert werden. Die 5. Achse, die Profilanlage, wird digital angezeigt
Weitere Ausklinksägen
Downloads
Benötigen Sie Ersatzteile?
Bestellen Sie schnell und einfach passende Ersatzteile für Ihre Maschine direkt bei uns.
Jetzt direkt anfragen / bestellen »Technische Daten Typ AS-P 550 - Typ AS-P 650
AS-P 550 | AS-P 650 | |
---|---|---|
Motoren | 2 x 400 V / 3.0 kW | 2 x 400 V / 3.0 kW |
Drehzahl | 2.800 U/min |
Horizontal 2.800 U/min
Vertikal 1.400 U/min |
Sägeblatt-Ø horizontal | 500 mm | 500 mm |
Sägeblatt-Ø vertikal | 550 mm | 650 mm |
Sägeblattbohrung-Ø | 50 mm | 50 mm |
Ausklinkhöhe | 210 mm | 260 mm |
Ausklinktiefe | 190 mm | 190 mm |
Ausklinkbreite | 140 mm | 140 mm |
Vorschub | hydro-pneumatisch | hydro-pneumatisch |
Gewicht | 1200 kg | 1350 kg |
