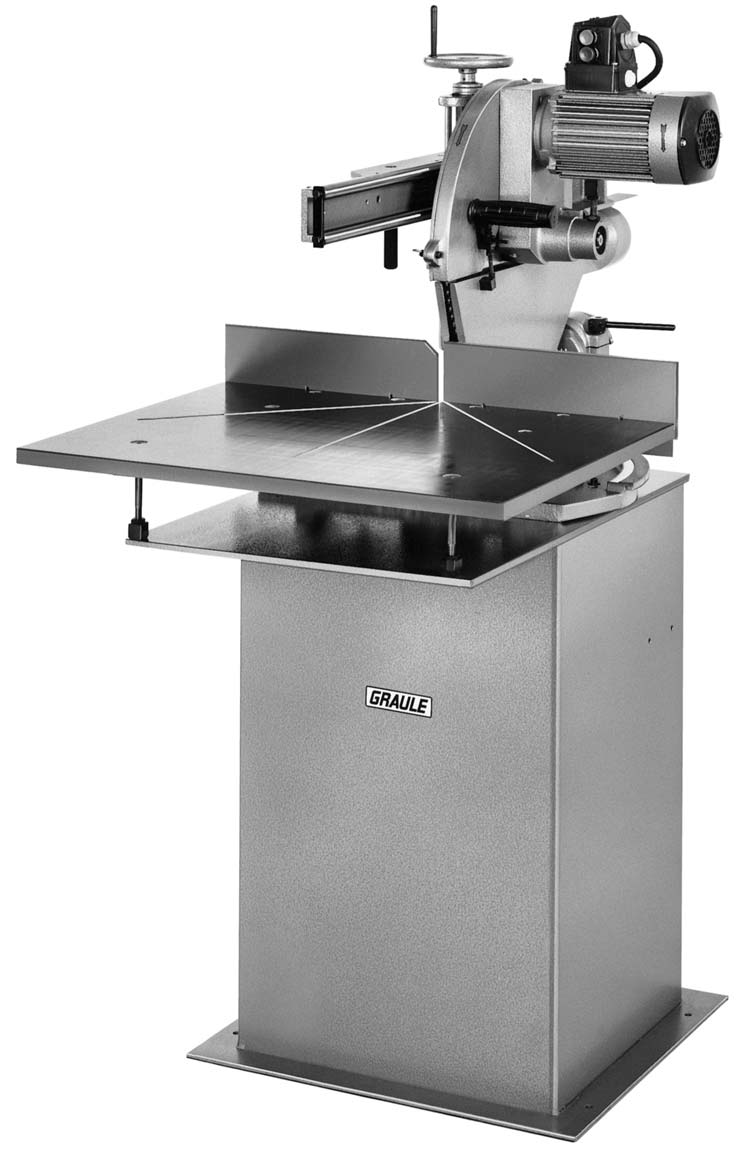

Ablängkreissägen und Gehrungskreissägen

Typ ZS 135 N
Typ ZS 170 N
Typ ZS 200 N

Geeignet für:
  • Holz
  • PVC
  • Alu
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 135 / 170 / 200 mm
  • Maschinen in 2 Ebenen auf Gehrung einstellbar
  • Stabile Graugußkonstruktion
  • Präzise Kugelbüchsenführung des Werkzeugschlittens auf gehärteten und geschliffenen Stahlwellen
  • Manueller Sägevorschub
  • Schnelle Gehrungseinstellung bis 25° horizontal und bis 45° vertikal (bis 30° ZS 200 N)
  • Nachjustierbare Festanschläge bei 90° und 45°
  • Unterer Sägeblattschutz an Absaugung anschließbar
Weitere Ablängkreissägen & Gehrungskreissägen
Abläng- und Gehrungskreissägen

Downloads

Jetzt direkt Angebot anfordern »

Benötigen Sie Ersatzteile?

Bestellen Sie schnell und einfach passende Ersatzteile für Ihre Maschine direkt bei uns.

Jetzt direkt anfragen / bestellen »

Technische Daten Typ ZS 135 N - Typ ZS 170 N - Typ ZS 200 N

  ZS 135 N ZS 170 N ZS 200 N
Motor
oder 		400 V / 2.0 kW
400 V / 3.0 kW 		400 V / 2.0 kW
400 V / 3.0 kW 		400 V / 3.0 kW
400 V / 5.0 kW
Drehzahl 3800 U/min 3500 U/min 2800 U/min
Schnittlänge 430 mm 410 mm 420 mm
Schnittbreite 430 mm bei 90°
300 mm bei 45° 		410 mm bei 90°
290 mm bei 45° 		420 mm bei 90°
295 mm bei 45°
Schnitthöhe 135 mm bei 90°
92 mm bei 45° 		170 mm bei 90°
115 mm bei 45° 		200 mm bei 90°
140 mm bei 45°
Gehrungsbereich horizontal 45°-90°-25° 45°-90°-25° 45°-90°-25°
Gehrungsbereich vertikal 90°-45°
(nach links geneigt) 		90°-45°
(nach links geneigt) 		60°-90°-30°
Sägeblatt-Ø 350 mm 420 mm 520 mm
Absaugstutzen-Ø 100 mm 100 mm 100 mm
Gewicht 100 kg 120 kg 310 kg
