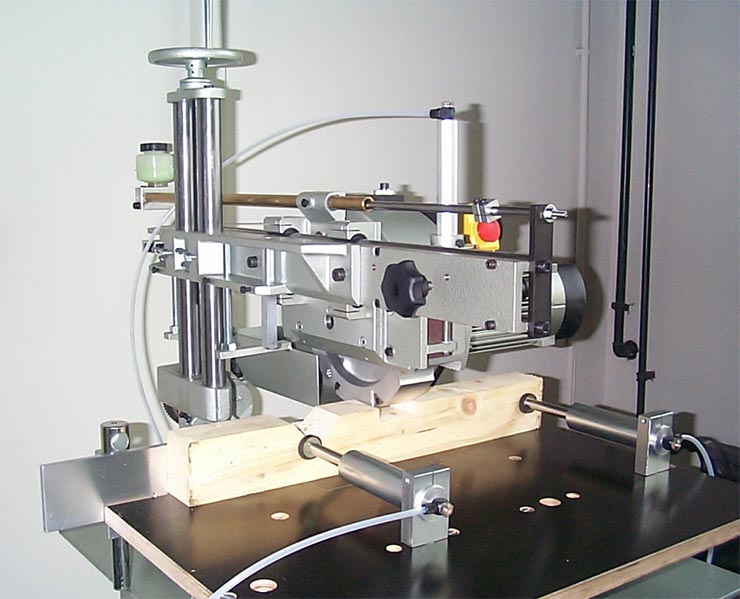

Quernutfräsen
Typ QNF-90°
Typ QNF-W
Typ QNF-W/N
Geeignet für:
- Die drei Quernutfräsen QNF-90°, QNF-W und QNF-W/N dienen zum Quernuten im Holz, Aluminium und PVC
- Stabile Graugußkonstruktion
- Präzise Kugelbüchsenführung des Werkzeugschlittens auf gehärteten und geschliffenen Stahlwellen
- QNF-90°: Quernuten unter 90°
- QNF-W: Quernuten zwischen 90° und 45° (horizontal)
- QNF-W/N: Quernuten zwischen 90° und 45° (horzontal und vertikal)
- Unterer Fräserschutz an Absaugung anschließbar
- Inklusive Maschinenständer
- Inklusive pneumatischer Materialspannung horizontal. Je ein Spannzylinder links und rechts vom 90°-Fräsbereich
- Inklusive hydraulischer Vorschubbremse
Sondermaschinen
- Anpassungen und Sonderausführungen auf Anfrage
Downloads
Benötigen Sie Ersatzteile?
Bestellen Sie schnell und einfach passende Ersatzteile für Ihre Maschine direkt bei uns.
Jetzt direkt anfragen / bestellen »Technische Daten Typ QNF
| QNF-90° | QNF-W | QNF-W/N | |
|---|---|---|---|
| Motor | 400 V / 3.0 kW | 400 V / 3.0 kW | 400 V / 3.0 kW |
| Drehzahl | 2800 U/min | 2800 U/min | 2800 U/min |
| Werkzeug-Ø | 250 mm | 250 mm | 250 mm |
| Werkzeugbohrung-Ø | 40 mm | 40 mm | 40 mm |
| Werkzeugspindellänge | 60 mm | 60 mm | 60 mm |
| Nuttiefe max | 60 mm | 60 mm | 60 mm |
| Nutlänge max | 340 mm | 320 mm | 280 mm |
| Arbeitsbereich horiz. | 90° | 45° - 90° - 45° | 45° - 90° - 45° |
| Arbeitsbereich vert. | 90° | 90° | 90° - 45° links |
| Max. Abstand UK Werkzeug-Tisch |
160 mm | 160 mm | 240 mm |
| Gewicht | 90 kg | 95 kg | 98 kg |
