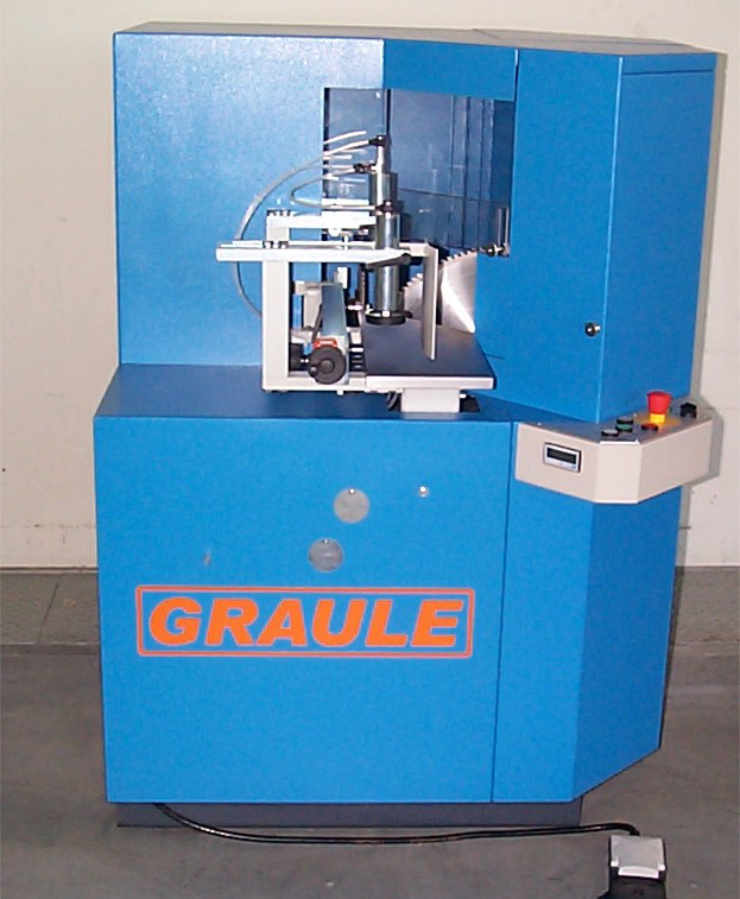

Ausklinksäge
Typ AS-V 550
Robust - Schnell - Platzsparend
Geeignet für:
- Ausklinksäge AS-V 550 zum schnellen und rationellen Ausklinken der Querriegel im Fassadenbau
- Vertikal arbeitende Ausklinksäge mit pneumatischem Sägeaggregatvorschub und feststehender Profilauflage
- Die zwei unabhängig voneinander angeordneten Sägeaggregate verfahren pneumatisch auf einer stabilen, senkrechten Linearführung (Wellendurchmesser 40 mm)
- Durch den kurzen Arbeitshub ergibt sich eine geringe Taktzeit
- Die Ansteuerung des Arbeitshubes erfolgt über eine Zweihandsteuerung. Das Spannen/Entspannen des Profils über Fußventil
- Das Sägeaggregat I lässt sich über ein Schneckengetriebe mit Handkurbel bis auf 45° nach außen, und bis auf 70° nach innen schräg stellen. Damit können auch Profile für eine konvexe oder konkave Fassade geklinkt werden.
- Anzeige der Winkeleinstellung elektronisch digital
- Anzeige der Ausklinkhöhe und Ausklinktiefe digital
Weitere Ausklinksägen
Downloads
Benötigen Sie Ersatzteile?
Bestellen Sie schnell und einfach passende Ersatzteile für Ihre Maschine direkt bei uns.
Jetzt direkt anfragen / bestellen »Technische Daten Typ AS-V 550
Motor l | 400 V / 3.0 kW |
---|---|
Motor ll | 400 V / 2.0 kW |
Drehzahl | 2.800 U/min |
Sägeblatt-Ø l | 550 mm |
Sägeblattbohrung-Ø l | 50 mm |
Sägeblatt-Ø ll | 350 mm |
Sägeblattbohrung-Ø ll | 40 mm |
Winkelbereich | -70° / 90° / 45° |
Ausklinkbereich max. | 210 x 100 mm |
Schnitthöhe vertikal max. | 150 mm |
Vorschub | pneumatisch, über 2-Hand-Steuerung |
Maße (Breite x Tiefe x Höhe) | 1200 x 1000 x 1400 mm |
Gewicht | 480 kg |
